Uppsetning BubbleBox

Kolsýrt vatn beint úr krananum — án rafmagns

Hvað er í kassanum?

Undir-vask kolsýrukerfi án kælingar. Tækið vinnur eingöngu á þrýstingi frá CO2 hylki — ekkert rafmagn þarf.

MagnVörunúmerLýsing
1× 1003119 eða
1002325 		BubbleBox með krana
1003119 = einfaldur krani · 1002325 = þrefaldur krani
1× 1001990 AquaStop — lekavörn (skylda undir vask)
1× 1157826 Vatnsþrýstilækkari
1× 1004497 Vatnslanga 5/16" (~3 m)
BubbleBox notar engan ytri CO2 þrýstilækkara og enga ytri CO2 slöngu. Tækið er með innbyggðan CO2 stilli og hylkið festist beint inni í kabinettinu með Rotarex hylkismillistykki (fylgir með BubbleBox).
Þú þarft líka: Kolsýruhylki frá Sódavatni (425 g, ~60 L sódavatn — BubbleBox tekur hámark 425 g hylki), T-tengi á kaldavatn, og bor með 32-35 mm gatbor ef engin kranahola er til staðar.
Uppsetning: Tækið er fest inni í eldhússkápnum undir vaski — a.m.k. 17 cm frá fremri brún og 50 cm frá botni. Allt vatn fer í gegnum AquaStop áður en það nær BubbleBox.
1

Boraðu gat og festu krana

Ef engin kranahola er til staðar, boraðu 32-35mm gat í borðplötuna við hliðina á vasknum.

Krani 32mm Nýr krani
  1. Lokaðu kaldavatni undir vask
  2. Boraðu 32-35mm gat (ef þarf)
  3. Settu krana í gegnum gatið og hertu frá neðanverðu
  4. Dragðu slöngur krana niður undir vask
2

Tengdu vatn

Vatnið fer í gegnum AquaStop áður en það kemst í BubbleBox. BubbleBox notar vatnsþrýstinginn frá byggingunni (2–5 bar).

Kaldavatn AquaStop 8mm BUBBLEBOX WATER IN / OUT SPARKLING ↑ Krani T-tengi Agnarsía + 3/8″ Ø8mm slanga
  1. Lokaðu stop-ventil undir vask (ef ekki er stop-ventill, lokaðu aðalkrana)
  2. Settu T-tengi á kaldavatnsinntak
  3. Skrúfaðu 3/8″ fitting með agnarsíu í AquaStop inntakið
  4. Tengdu T-tengið við AquaStop
  5. Tengdu vatnslönguna (5/16″ ≈ 8 mm, 1004497) frá AquaStop í WATER IN á BubbleBox, festu með öryggisklemmu
  6. Settu 9V alkaline rafhlöðu í AquaStop og haltu check/reset inni í 4 sek.
  7. Settu AquaStop á gólfið undir vaski (skynjari snýr niður, ekki á rafleiðandi yfirborð)
  8. Opnaðu stop-ventil og kranann — athugaðu allar tengingar fyrir leka
3

Festu Kolsýruhylki

BubbleBox notar engan ytri þrýstilækkara. Hylkið festist beint inni í kabinettinu með Rotarex hylkismillistykki sem fylgir með tækinu.

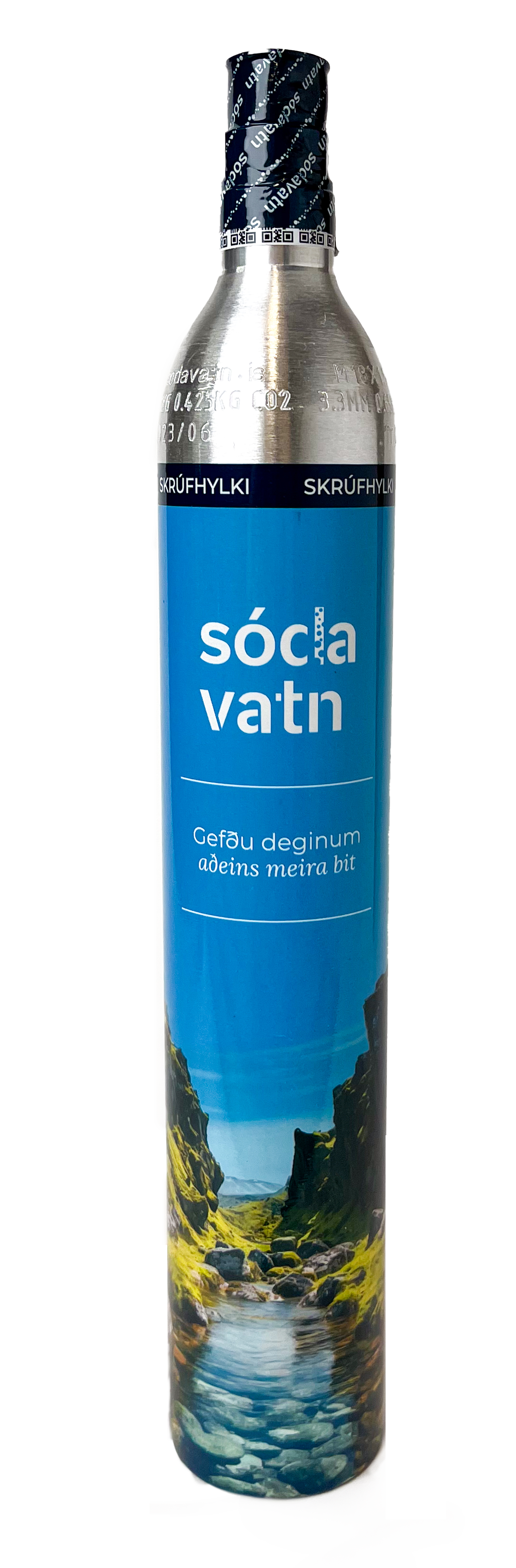

Kolsýruhylki 425 g
Kolsýruhylki (425 g) — ~60 L af sódavatni. BubbleBox tekur eingöngu 425 g hylki.
  1. Settu Kolsýruhylkið í haldarann inni í BubbleBox kabinettinu — réttu megin (sjá manual). Skrúfaðu hylkið réttsælis á millistykkið.
  2. Hertu hylkið þétt inn að innri millistykkinu — engin ytri slanga er á milli
  3. Opnaðu Kolsýruhylkið rólega
  4. Stilltu kolsýrustyrk með CO2 stillinum framan á BubbleBox eftir smekk
Notaðu aðeins samþykkt hylki með matvælakolsýru (E 290). Hámark 425 g.
4

Tengdu krana

BubbleBox er með eina vatnsútrás sem fer í eldhúskranann. Þegar bláa stöngin er opin fæst kolsýrt vatn; annars venjulegt kranavatn.

  1. Tengdu vatnsútrás BubbleBox við inntak eldhúskranans með 5/16″ vatnslöngu (sömu gerð og 1004497)
  2. Festu með öryggisklemmu
  3. Snúðu barnalásnum 180° til að hindra að stöngin opnist óvart
Með sérstökum þrefalda krana er einnig hægt að hafa aðskildar útrásir fyrir kælt/kolsýrt vatn ef óskað er.
5

Prófaðu

  1. Skolaðu vandlega: Opnaðu barnalásinn, ýttu bláu stönginni upp, og láttu a.m.k. 10 lítra af vatni renna í gegn áður en þú notar í fyrsta sinn
  2. Lokaðu bláu stönginni rétt áður en þú lokar krananum
  3. Snúðu barnalásnum 180° til að læsa
  4. Kolsýra: Stilltu með CO2 stillinum framan á tækinu
  5. Leki: Athugaðu allar tengingar undir vask
Ekkert rafmagn þarf! BubbleBox virkar eingöngu á þrýstingi frá CO2 hylkinu.

Viðhald

Dagleg notkun

Hentu fyrstu 0,2 lítrunum af kranavatni á hverjum degi.

Þegar CO2 klárast

Engar bólur í vatninu? Skiptu um hylki (sjá skref 3). Hámark 425 g.

Eftir langt frí

Lokaðu kaldavatni og CO2 ef tækið er ekki notað lengi. Láttu 10 lítra af vatni renna í gegn áður en þú byrjar aftur.

AquaStop agnarsía

Hreinsaðu agnarsíuna reglulega í hreinu vatni. Skiptu um ef óhreinindi hverfa ekki.

Ef leki

AquaStop lokar sjálfkrafa og pípir. Lokaðu vatni undir vask og hafðu samband.

Líftími

Meðallíftími 5 ár. Skiptu um tæki eftir 10 ár. Árleg virknipróf mælt með.

Bilanaleit

Athugaðu hvort vatn sé opið undir vask. Er AquaStop búin að loka? Þurrkaðu skynjarann og reyndu aftur.

CO2 hylki tómt eða ekki rétt sett í haldarann. CO2 stillirinn (framan á BubbleBox) gæti líka verið lokaður — snúðu honum á hærri stillingu.

Snúðu CO2 stillinum framan á BubbleBox á hærri stillingu (meira hvæsir þegar vatn er opið = meiri kolsýra). Ef hylkið er næstum tómt, skiptu um.

CO2 stillirinn er of hár eða hylkið næstum tómt. Lækkaðu stillinguna. Ef það dugar ekki, skiptu um hylki.

Vatnsþrýstingur er yfir 5 bar. Settu upp þrýstilækkara fyrir vatn á inntakinu.

Ýttu slöngum betur inn í push-fit tengingar (þar til smellur heyrist). Gangtu úr skugga um að slöngur séu hreint skornar og öryggisklemmur á sínum stað.

Rafhlaðan tóm — skiptu um 9V alkaline rafhlöðu (ekki endurhlaðanlega). Ef AquaStop lokaði vegna leka: þurrkaðu skynjarann, lagaðu lekan, og haltu check/reset inni í 4 sek.

Upprunalega notkunarhandbók

Rotarex BubbleBox handbók (EN, PDF) — inniheldur tæknilegar upplýsingar, varahluti og bilanaleit.

Sækja PDF (1,2 MB)
